Высоковольтный вакуумный выключатель внутренней установки типа ZN68-12 является высоково-льтный распределительным оборудованием внутренней установки номинальным напряжением 12 кВ и ниже для сетей 3-фазного переменного тока частотой 50(60Гц). Данный тип выключателя характер-изуется простой конструкцией, высокой отключающей способностью, долгим сроком службы с полными рабочими функциями и удобным обслуживанием. Выключатель подходит для систем контроля, защиты, передачи и распределения электроэнергии, таких как электростанции, подстанции, и т.д. Особенно

широко используется в областях, где необходимы частые коммутационные операции. Данный тип вы-ключателя может использоваться для РУ стационарного исполнения (XGN2 и GG1A), а также в выкатном виде для разных щитов, таких как JYN2, KYN1 и KYN48. Также может применяться для реконструкции старых масляных РУ(GFC).

Структурные характеристики:

1. В конструкции привода внедрены технологии приводного механизма вакуумного выключателя 3AF производства Siemens, приводной механизм интегрирован с вакуумным выключателем, что обе-спечивает короткие пути передачи, небольшое количество цепей и высокую эффективность передачи электроэнергии.

1. Температура окружающей среды：максимум +40℃，минимум -15℃;

2. Относительная влажность: средняя влажность в течение дня должна быть не более 95％, средняя влаж-ность в течение месяца должна быть не более 90％;

3. Интенсивность землетрясения：не превышающая 8 баллов;

4. Давление насыщённого пара：среднее давление в течение дня не должно превышать 2.2 кПа；сре-днее давление в течение месяца не дол

● Для заказа требуется следующая информация

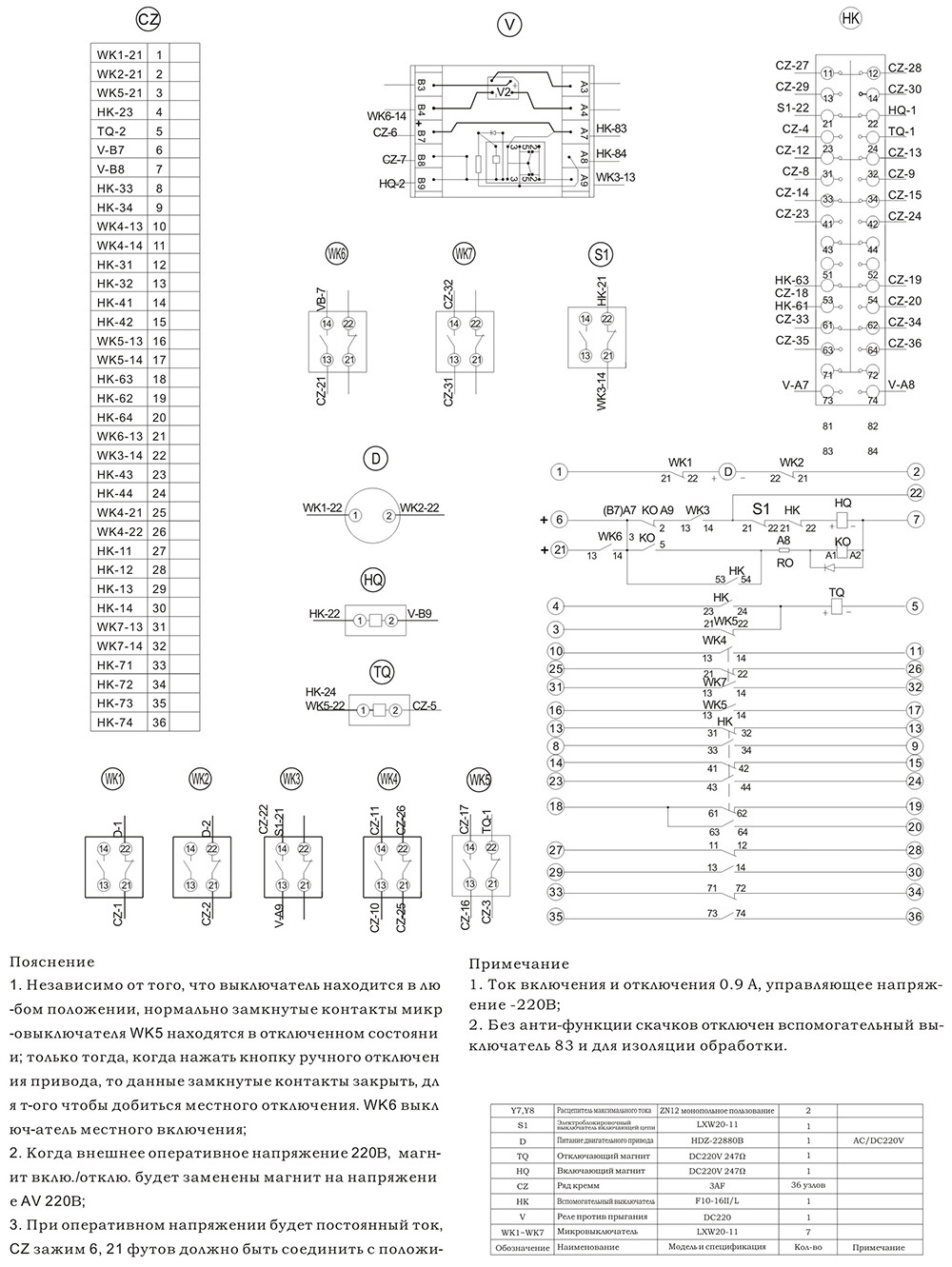

● Схема вторичных электрических принципиальных соединений
